暖氣片在平面圖中以圖例表示，與數量多少(即片數或長度)無關，因此
暖氣片的支管長度不能丈量，只能采取計算的辦法。例采暖暖氣片計算：某工程采暖立支管平面布置如圖1所示，選用TFDⅡ型暖氣片落地安裝，首層15片，2層12片，3層11片，4層10片，5層12片，暖氣片安裝在窗中。支管管徑為DN20，計算本立管1~5層支管的工程量。解：圖中所標注數據除了軸距3300mm以外，其余數值有的是從建筑圖紙上查出，有的是根據本專業有關資料確定(例如立管中心至內墻表面為100mm)，另外，查出該暖氣片的厚度為57mm，墊片厚度為1mm。每根計算方法為軸線至窗邊尺寸加上半窗尺寸再減去半墻厚，減去立管中心距墻尺寸，再減去半組暖氣片的長度。一層供水支管長度為1.05+1.2/2(半窗尺寸)-0.24/2-0.1-(0.057+0.001)×15/2=0.955m，回水支管長與供水支管的長度相等。其余支管的計算方法與一層支管的計算方法相同。因此，1~5層支管的工程量為：(1.05+1.2/2(半窗尺寸)-0.24/2-0.1)×2×5-0.058×(15+12+11+10+12)=10.42m
如何計算家用暖氣片的散熱量？
暖氣片暖氣片一般分為2種：水暖、汽暖，其暖氣片的散熱量測量方法是一樣的。一般會在專業實驗室，根據中華人民共和國國家標準采暖暖氣片測量方法，有專家測量出來的。其適用于輻射采暖暖氣片和對流采暖暖氣片。首先，散熱量測試原理：Q=Gp（h1一h2），根據這個散熱量公式測量求得結果，其Q為散熱量，單位w,Gp為熱媒的平均流量，單位是kg/s,h1表示暖氣片進水溫度和壓力比值，h2暖氣片出水溫度和壓力比值。接著，我們來看看需要的測試裝置和要求：封閉的房間、6個壁外水夾層，冷卻夾層內循環空氣設備，供暖循環系統，檢測儀器和控制設備。測試的時候需要安裝要求安裝暖氣片，各種參數數值直接測量誤差有嚴格要求，至少需要三組數據來求得平均值。為了使其測量更加標準化、簡單化，專門設置了一個封閉式的實驗室，利用各種儀器使其達到一種標準是測量環境，即專業術語所說的工況，比如工況1環境下，進水口溫度、出水口溫度、空氣基準溫度、流量、溫差，從而根據復雜的公司計算出其散熱量。
暖氣片數量可以自己計算嗎？如何選擇暖氣片數量？
暖氣片數量可以自己計算嗎？如何選擇暖氣片數量，一篇文章全搞定！
在選購暖氣片的時候，很多人會問：“暖氣片數量可以自己計算嗎？”，“家里需要安裝多少片暖氣片？”，“這一片暖氣片能管多大面積的供熱?”不少人,對于暖氣片價格和數量,往往感到很頭疼。家里暖氣裝少了，房間不暖和，可是如果暖氣數量裝多了，不僅白費錢，還會占據家里空間。那么，如何選擇暖氣片數量進行安裝?下面跟隨金旗艦旗哥一起來看看吧。
首先，暖氣片的安裝數量并沒有多少平米、多少片的行業標準，而是以面積和暖氣片本身的散熱量為基礎計算的。
家用暖氣片裝配數量計算公式：
家中所需暖氣片的用量=房間面積*每平米所需散熱量/暖氣片的單片散熱量。
首先要算出家中的總熱量需求。一般保溫條件好的樓房的話一平米需要60w的熱量就差不多了，而像平房的話一平米需要100W的熱量。所以選擇的話一般在每平米70~80W之間的比較通用。
需要注意的是，計算暖氣片的用量可是非常之麻煩的。因?yàn)槲覀冃枰鶕?jù)地區、房屋保溫、朝向、窗戶、樓層、房高、個人對冷暖的要求、暖氣安裝的接口方式、功能等等，來實地衡量熱量需求。
所以就算是相同面積的房子，如果一個是新樓房，一個是老小區，但由于房間的保溫性能有所差距，老房子熱量需求大，暖氣片的數量就會比新樓房要多。
計算出總的熱量需求后，只要根據暖氣片的單片散熱量就能算出數量了。暖氣安裝在家中時是按組來算的，但是實際的數量及配置是要按片來?yè)Q算的。
作為散熱元件，暖氣片都會有它的“散熱量”也就是它的“功率”，一般來說，市面上暖氣片標注的散熱量都是在標準工況下(進水溫度95°出水溫度70°)，而一般的市政供水溫度到戶的話在55度~85度之間，也就是所說的國家低供暖標準16度，那么這就需要適當?shù)卦黾訉?shí)際散熱量。
那，是不是說暖氣片安裝得越多，就越暖和嗎？
為保證溫度，很多用戶恨不得將房間所有墻壁都裝上暖氣片，一般來說，暖氣片的數量和溫度確實成正比，但真的是暖氣片安裝得越多，就越好嗎？

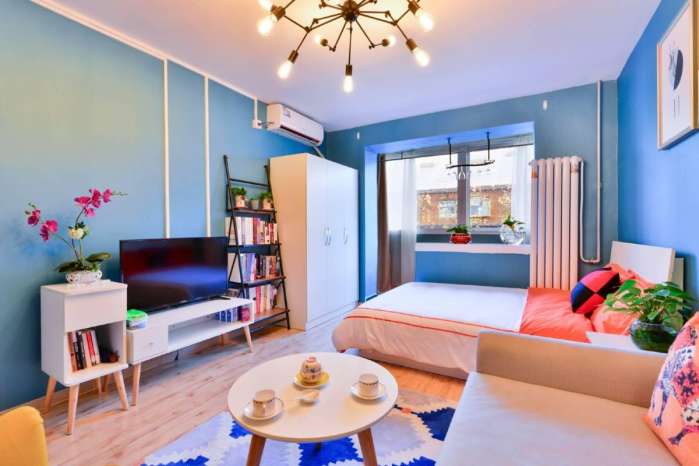

暖氣片安裝
1.房間冷熱不均
在安裝暖氣片之前，都會安排測量師上門測量水壓、房間面積，根據這些數據來設計安裝暖氣片的片數和組數。在單一一組暖氣片上加裝太多片暖氣片，可能會有的房間熱有的房間涼，或者房間內冷熱不均，人體感覺并不舒適。
2.水壓不夠暖氣不熱
如果是自采暖家庭，水壓又不高的情況下，安裝暖氣片片數過多，會導致水循環不夠，末端暖氣片不夠熱，或者暖氣片一半熱一半涼。明明水壓多只滿足10片暖氣片，卻裝了13片，雖然安裝的暖氣片片數很多，但實際達不到提高溫度的效果。
3.不利于房間美觀
暖氣片安裝數量過多，不僅占用室內空間多，也會影響整體房間的美觀。特別是如今的房子面積都普遍偏小，暖氣片占用較大空間，房間則顯得更加擁擠。
4.浪費能源
暖氣片安裝片數過多，要帶動這些暖氣片熱起來，需要更多的能源。在后期使用費用上是一筆不小的開支。很可能別人家冬天采暖費用只需要兩千多，而你家則需要四五千。
5.房間溫度高易感冒
一般來說，冬天要溫度是每一個家庭的期望。但房間暖氣片安裝數量過多，溫度太高，也不是一件明智之舉。溫度高，房間空氣燥熱，室內外溫差過大，人在進出門時更容易患感冒，而且溫度高了，濕度會相對下降，人呼吸道、咽喉等會發干，容易感染上呼吸道、咽炎等疾病。所以單純溫度高是不可取的，室內溫度在18-20°之間，是冬天人體舒適的溫度。
想要家中暖氣片散熱達標剛剛好，需要專業的技術人員上門勘測家庭情況，來客觀地配置暖氣數量。
